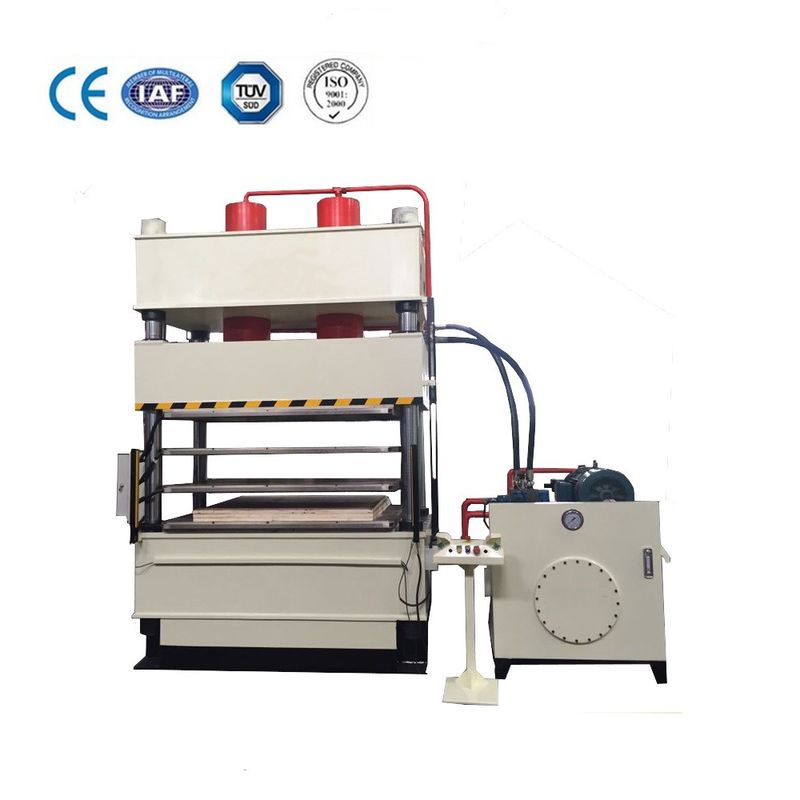

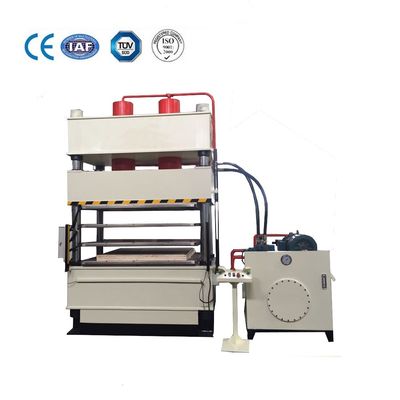

PLC پودر فلز تشکیل هیدرولیک پرس متالورژی پودر پرس هیدرولیک 500 تن

پودر فلز تشکیل هیدرولیک پرس پودر متالورژی پرس هیدرولیک

پرس هیدرولیک متالورژی پودر ، پرس هیدرولیک تشکیل دهنده پودر خشک نیز نامیده می شود.این سری پرس های هیدرولیک عمدتا هیدرولیک هستند ، با شکل سریع ، مصرف برق کم ، ساختار محصول یکنواخت و استحکام خوب.

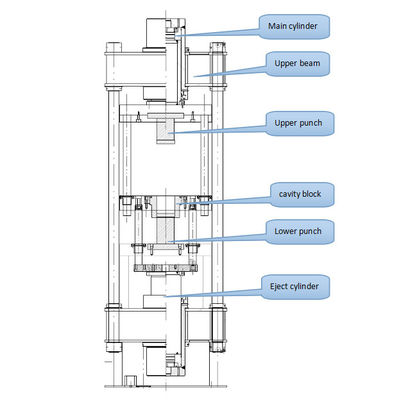

قاب قالب

1) پایه قالب عمدتا از 40Cr و 45# فولاد با آهنگری ، چرخش و سنگ زنی خوب ساخته شده است تا از فولاد کافی و دقت مطابقت اطمینان حاصل شود.سطح راهنما برای محافظت از سطح در برابر سایش ، مانند آستین راهنمای مسی ، تمایز مواد را تصویب می کند.با Cr.

2) قسمت قالب فوقانی قالب قالب یک مشت منفرد بالایی است و منگنه بالایی مستقیماً روی اسلاید پانچ بالایی ثابت می شود.قالب ماده در قالب منفی ثابت می شود و هر دو سرکوب فعال شناور و سرکوب اجباری شناور در فرایند پرس انجام می شود.به طور خودسرانه "پودر" ، سرکوب شناور ، تاخیر نگه داشتن فشار ، تاخیر کاهش فشار و غیره را می توان هنگام فشار متوجه شد.هنگام جابجایی پودر ، قالبهای منفی شناور بالا و پایین همزمان با مشت بالایی شناور می شوند.

3) روش قالبگیری دارای قالبگیری عمومی و قالبگیری حفاظتی برای انتخاب است.قالب ماده و زیر شاخه دارای قالب گیری همزمان هستند و قالب ماده به سمت پایین کشیده می شود تا مستقیماً قالب را آزاد کند ، و آزاد شدن قالب فعال قالب ماده برای محافظت بهتر محصول در برابر آسیب آسان مفید است.

4) ارتفاع تغذیه ، ارتفاع فشار محصول و موقعیت قالب گیری از سنسور جابجایی برای تشخیص موقعیت و دقت برنامه کنترل PLC و با محدودیت مکانیکی دستگاه استفاده کنید.

5) یک ماده کامپوزیتی غیر فلزی در محل اتصال بین صفحه شناور و بلوک حفره قاب قالب نصب شده است و مواد کامپوزیتی غیر فلزی در کفش تغذیه و قیف ذخیره سازی جدا شده اند و تمام قطعات فلزی در تماس با پودر مواد اولیه نیستبه

سیستم تغذیه

1. سیستم تغذیه دارای 6 قیف است و هر قیف مواد اولیه مختلف را بارگیری می کند.

2. قیف را می توان چرخاند و آب بندی خوبی دارد.

3. بارگیری خودکار مواد اولیه ، هر 5-10 ضربه.

4. مقدار کار برقی را می توان در HMI ، 1،2،3 ... 10 ، با هم کار کرد.

5. شش قیف بزرگ در بالای دستگاه نصب می شود ، هر قیف می تواند 15 کیلوگرم پودر بارگذاری کند.

ستون

ستون های راهنما (ستون ها) از فولاد فورج داغ C45 ساخته می شوند و دارای ضخامت پوشش سخت کروم 0.08 میلی متر هستند.و درمان سخت کننده و معتدل کننده انجام دهید.

استانداردهای تولید

بدنه اصلی

طراحی کل ماشین از طراحی بهینه سازی رایانه و تحلیل با عنصر محدود استفاده می کند.استحکام و استحکام تجهیزات خوب است ، و ظاهر خوب است.تمام قسمتهای جوش داده شده بدنه دستگاه توسط ورق فولادی Q345B فولاد با کیفیت بالا جوش داده می شود که برای اطمینان از کیفیت جوشکاری با دی اکسید کربن جوش داده شده است.

سیلندر
