محل منبع: | چین |
نام تجاری: | YUAN |
گواهی: | CE,ISO,UV |
شماره مدل: | SB63NC |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | 9000-16000USD |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 25 روز |
شرایط پرداخت: | T/T ، L/C |
قابلیت ارائه: | 50 مجموعه |
سیستم کنترل: | واحد NC | حداکثر قابلیت خم شدن: | Φ63x3 میلی متر |
---|---|---|---|
شعاع خم شدن: | 50 ~ 280 میلی متر | زاویه خم شدن: | 0 ~ 195 درجه |
طول شاخه معتبر: | 2800 میلی متر | دقت خم شدن: | 15 0.15 درجه |
برجسته: | SB63NC دستگاه خم لوله CNC,دستگاه خم لوله CNC 2800 میلی متر,لوله cnc هیدرولیک خم کن |

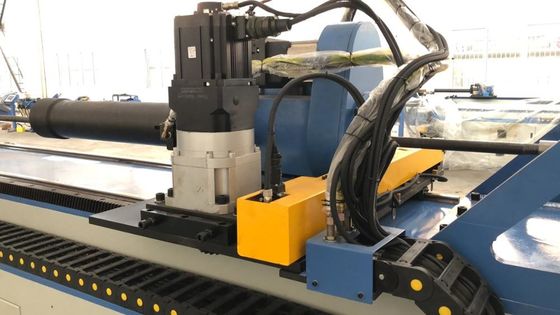

SB63NC لوله آلومینیومی E Bender ، تجهیزات ورزشی دستگاه خم لوله لوله
ماشین های خم لوله نیمه اتوماتیک NC به عنوان جایگزینی برای ماشین های خم لوله CNC با هزینه کمتر نسبت به مدل های CNC طراحی شده اند.این امر به شما کمک می کند تا در انجام کارهای خم لوله و لوله با اقتصادی ترین روش به هدف خود برسید.
این دستگاه از واحد NC تک تراشه ای برای کنترل عملکرد استفاده می کند.تغذیه و چرخش به صورت دستی تنظیم می شود ، خم شدن توسط یک سیلندر هیدرولیک کنترل می شود.مناسب برای خم شدن قطعات خم ساده یا قطعات ساده چند سطحی با حجم متوسط.
ما می توانیم از آن برای خم کردن مواد مختلف مانند فولاد ضد زنگ ، آلومینیوم ، مس ، فولاد کربنی و غیره استفاده کنیم.
مولفه های
مولفه های | SB63NC |
سیستم کنترل | واحد NC |
حداکثر قابلیت خم شدن | Φ63x3 میلی متر |
شعاع خم شدن | 50 ~ 280 میلی متر |
زاویه خم شدن | 0 ~ 195 درجه |
طول شاخه معتبر | 2800 میلی متر |
سرعت خم شدن | 45 درجه در ثانیه |
دقت خم شدن | 15 0.15 درجه |
قدرت موتور اصلی | 5.5 کیلو وات |
فشار هیدرولیک سیستم | 12 مگاپیکسل |
سیستم خنک کننده | خنک کننده آب |
اندازه | 3800 × 1050 × 1300 میلی متر |
ویژگی ها / تجهیزات:
خم شدن بازو (محور C) توسط هیدرولیک ، قالب بست توسط هیدرولیک ، قالب فشار تحت هیدرولیک
حرکت قالب (گیره اصلی ، گیره فشار ، سنبه ، تقویت کننده) توسط هیدرولیک
با درپوش مکانیکی لوله ، روانکاری خودکار سنبل (مناسب روغن روانکاری غلیظ نیست) ، واحد پیش بینی عقب نشینی سنبل واحد پیش بینی عقب نشینی سنبه.این سیستم کنترل ویژه وارداتی را پذیرفته است.با ثبات بالا.
سیستم خنک کننده آب به صورت استاندارد ، گزینه: فن کولر یا تهویه هوا
سرعت پردازش سریع و راهپیمایی آن زیاد است.برای سرعت بالا مناسب است.
دارای عملکردهای دستی ، اینچ ، خودکار ، تنظیم ، تغییر برنامه ، تک مرحله ای و غیره است.
این یک دستگاه خم اتوماتیک NC است که توسط PLC کنترل می شود ، یک لوله اتوماتیک کارآمد و مقرون به صرفه Bender.
پانل عملیات و سیستم کنترل PLC تصویب شده ، منوی حالت ساده ، دقیق ، سریع ، کامل
عملکردهای دستی ، اینچ ، تنظیم نقل قول ، تغییر برنامه.
یک مجموعه ابزار بر روی دستگاه نصب شده است.
میله عملیات پایی و توقف اضطراری برای کار آسان است.
Volatge طبق نیاز مشتری.
کنترل لوله NC توسط میکرو رایانه کنترل می شود |
دارای کنترل دستی ، کنترل نیم دایره و کنترل کامل اتوماتیک |
حفاظت خودکار از اضافه بار |
تشخیص خودکار خرابی ماشین و خرابی های عملیاتی |
سوئیچ پای تلفن همراه دارای عملکرد توقف فوری است |
صفحه دکمه لمسی را نشان می دهد |
عملکرد حافظه خودکار |
قطع قدرت عملکرد حفاظت خودکار |
ابزارها:
ابزارهای استاندارد: قالب خمشی ، قالب بست ، قالب فشار.
ابزارهای اختیاری: قالب برف پاک کن ، سنبهبرای کنترل موثر تغییر شکل و چروک لوله پردازش شده در طول خم شدن.خم شدن بدون سنبه نسبتاً ساده است.به طور کلی ، لوله ای با قطر کوچک ، مانند لوله 6-8 میلی متر ، که به تنهایی دارای پشتیبانی بیشتری است ، نیازی به استفاده از سنبه نیست و بیضوی بودن آن 5 درصد قطر بیرونی لوله است.برخی لوله های گالوانیزه و لوله های آهنی با شعاع خمش زیاد و دیوارهای ضخیم نیز می توانند بدون لنگه ساخته شوند.با این حال ، برای لوله های دیواره نازک با شعاع خمش کوچک و قطر بزرگ ، باید از یک سنبه برای حمایت از دیواره داخلی لوله استفاده شود تا از تبدیل سطح مقطع آن به بیضی و چین خوردگی در قسمت داخلی جلوگیری شود.
مواد ابزار: عمدتا با توجه به مواد لوله و مشکل خم شدن انتخاب می شود.مواد رایج 45#، Cr12 ، نایلون صنعتی ، 42MrMo ، مس است.به طور کلی ، ما از 42MrMo استفاده می کنیم ، خلاء آن خاموش می شود ، سطح نیترید شده و سختی سطح قالب کمتر از HRC55 نیست تا از مقاومت در برابر سایش قالب اطمینان حاصل شود.
اندازه ابزار: با توجه به شعاع خم لوله های مختلف سفارشی می شود.
نمونه ها:
