محل منبع: | چین |
نام تجاری: | YUAN |
گواهی: | CE,ISO,UV |
شماره مدل: | Q35Y-25 |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | 5000-7000USD |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 14 روز |
شرایط پرداخت: | T/T ، L/C ، D/A ، D/P ، Western Union ، MoneyGram |
قابلیت ارائه: | 200 مجموعه |
فشار مشت زدن: | 120 تن | حداکثر ضخامت برش: | 25 میلی متر |
---|---|---|---|
زاویه برش: | 8 درجه | سکته: | 80 میلی متر |
برجسته: | دستگاه آهن آهن هیدرولیک 120 تن,دستگاه آهن ساز هیدرولیک 80 میلی متر,آهنگر هیدرولیک Q35Y-25 |

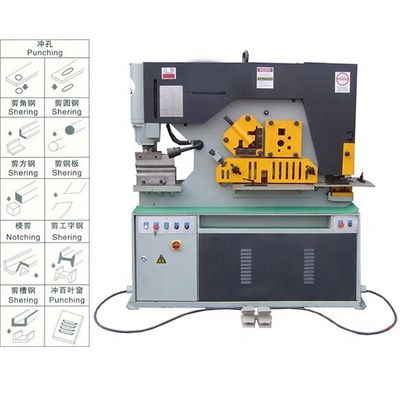

Q35Y-25 آهنگر هیدرولیک دستگاه پانچ خم کن برشی را با هم ترکیب می کند
دستگاه پانچ و برش ترکیبی هیدرولیک سری Q35Y می تواند انواع مواد مانند صفحه ، نوار مربع ، زاویه ، نوار گرد ، کانال و غیره را برش داده و مشت کند.
اجزای استاندارد
حلقه های مهر و موم NOK ژاپن |
سیلندرهای هیدرولیک مستقل |
سیستم هیدرولیک آلمان Bosch Rexroth |
پمپ دنده شانگهای هنگفا |
موتور زیمنس |
قطعات الکتریکی اشنایدر |
میز پانچ بزرگ با فلس |
دو عدد کنترل پای محافظ |
پشت سنج دستی |
پنج ایستگاه کار برای مشت زدن برش خم خم |
اجزای اختیاری
دستگاه پانچ: چراغ کار متحرک |
حفاظت از اضافه بار در سیستم هیدرولیک |
پشت سنج برقی |
ضمیمه خم اختیاری |
کنترل های ضربه ای قابل تنظیم با نشانگر در هر دو سیلندر |
داده های تکنیکی
مدل | Q35Y-25 |
فشار مشت (T) | 120T |
حداکثرضخامت برش صفحات ورق (میلی متر) | 25 |
استحکام مواد (N/mm²) | 50450 |
زاویه برش (°) | 8º |
برش نوار تخت (T × W) (میلی متر) |
330 25 25 480 16 16 |
حداکثرطول ضربه سیلندر (میلی متر) | 80 |
فرکانس سفرها (زمان/دقیقه) | 8-18 |
عمق گلو (میلی متر) | 400 |
عمق مشت (میلی متر) | 25 |
حداکثرقطر مشت زدن (میلی متر) | 35 |
قدرت موتور (کیلو وات) | 11 |
ابعاد کلی (L × W × H) (میلی متر) | 2390 × 960 × 2090 |
وزن (کیلوگرم) | 4200 |
دستگاه حفاظت ایمنی بصری:قسمت مشت زدن مجهز به یک دستگاه ایمنی چرخشی 360 درجه.امن تر بکوبید.
و همچنین دارای تغذیه کننده متحرک است |
برقی:برق اصلی اشنایدر است.
مجهز به دستگاه محافظ خاموش خودکار درب باز ، ایمن تر است. |
سیستم CNC:کنترل CNC ، می تواند مواد پرس خودکار را فشار دهد.
سوئیچ کنترل خودکار ، کنترل عقب سیستم کنترل cnc چند ایستگاهی. |
پشتیبان اتوماتیک:دستگاه پشتیبان اتوماتیک توپ پیچ
موقعیت مقیاس ، برش خودکار. میز کار موقعیت یابی چند زاویه ای حکاکی شده ، می تواند دقت بالا را کاهش دهد ، اندازه گیری دستی را کاهش دهد. |
مشت زدن
YUAN می تواند اندازه های متفاوتی از مشت ها و قالب های موجود را ارائه دهد ، اپراتور نیز می تواند انواع مختلف را انتخاب کند
|
بریدگی
خط کش موقعیت روی میز کار می تواند به اپراتور کمک کند تا شکاف هایی با اندازه های مختلف دریافت کند.
|
خم شدن (اختیاری)
عملکرد خم شدن با عملکرد مشت زدن موقعیت مشابهی دارد.این می تواند قطعات یکسان را به زوایا یا اشکال مختلف خم کند.می توان از آن به عنوان یک دستگاه ترمز پرس کوچک استفاده کرد.
|
برش زاویهآهنگر می تواند هر اندازه فولاد زاویه ای که طول آن در حداکثر ظرفیت است برش دهد. دستگاه ثابت کننده فولاد زاویه هیدرولیک اختیاری است.
|
