محل منبع: | چین |
نام تجاری: | YUAN |
گواهی: | CE,ISO |
شماره مدل: | P25 |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | 30000-50000USD |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 25 روز |
شرایط پرداخت: | L/C ، T/T ، Western Union |
قابلیت ارائه: | 30 مجموعه |
نام: | دستگاه پانچ CNC/دستگاه پانچ سوراخ اتوماتیک/قیمت پرس CNC هیدرولیک | نیروی بازگشت: | 100 KN |
---|---|---|---|
عملکرد: | دستگاه پرس سوراخ | نیروی اسمی: | 200kn/300kn/500kn |
برجسته: | 500KN CNC هیدرولیک ماشین پانچ,ورق فلز دستگاه سوراخ |

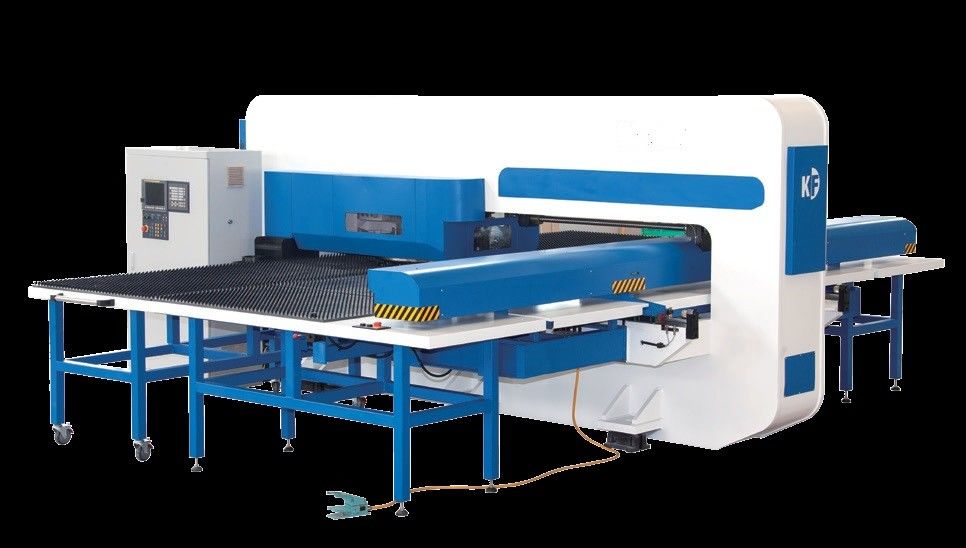

دستگاه سوراخکاری CNC دستگاه سوراخکاری ورق فلز 24 ایستگاه
1. سیستم محرک پیشرفته و قابل اطمینان هیدرولیک می تواند ضربه را به طور خودکار مربوط به ضخامت های مختلف ورق فلز انتخاب کند و راحت است که به فرآیند ویژه ای از شیار ، پف و غیره پی برد. محصولات با کیفیت
2. پانچ از سیستم کنترل FANUC 0iP است.
3. ایستگاههای ابزار دوار از ساختار چرخ کرم با حداکثر هستند.قطر مشت زدن 50.8
4. برجک دوگانه دارای ساختار دراز طولانی است که از هم محور بودن پانچ و قالب اطمینان می دهد ، که عمر طولانی به ابزار و برجک می بخشد.
5. قطعات پنوماتیک و هیدرولیک وارد شده قابلیت اطمینان دستگاه را تضمین می کند.
6. پیچ های توپی وارد شده با سفرهای طولانی و راهنماهای خطی از دقت انتقال اطمینان حاصل می کنند.
7. میز کار با برس سخت و توپ فولادی باعث کاهش صدا و ضربه دستگاه می شود و از سطح قطعه کار محافظت می کند.ورق مات سوراخ CNC برجک دستگاه پانچ
8. دستگاه دارای قاب مستقیم است که برای از بین بردن تنش داخلی آنیل می شود.
9. گیره ها با عملکرد حفاظت خودکار ، در منطقه حفاظتی ، فقط حرکت را بدون عمل مشت زدن برای عملکرد مداوم برمی دارند.پرس پانچ دوار CE/ISO CNC پانچ ماشین برجک
10. دستگاه روانکاری مرکزی روغن روان کننده را به نقاط مورد نظر برای کاهش اصطکاک عناصر جفت برای عمر طولانی دستگاه ارائه می دهد.
12. طرح ایستگاه ابزار شامل A ، B ، C ، D است که برای مشتری مناسب است و در هزینه ابزار صرفه جویی می کند.
13. نیاز عمومی برای آماده سازی پایه سایت و نصب دستگاه ساده است.
SERVO DRIVE SYSTEM
سروو پانچ از گیربکس درایو مستقیم استفاده می کند که قدرت و سرعت را تأمین می کند.این سروو به کاربر اجازه می دهد تا گام به گام ضربه ضربه ای را تنظیم کرده و نیازهای منحنی فشار را برآورده کند.
سرو موتور موتور پانچ AC را می توان برای برنامه های مختلف برنامه ریزی کرد.
1. برنامه های کاربردی با سرعت بالا. 2. برنامه های کم سر و صدا. 3. تشکیل برنامه های کاربردی. |
|
SOLID FRAM E STRUCTURE
پانچ برج YUAN از ساختار قاب O برای سفتی و قابلیت اطمینان در طول چرخه عمر دستگاه استفاده می کند.
ENBINEERINS کیفیت تمام پیکربندی های قاب به صورت میدانی آزمایش شده و طراحی شده اند تا با استفاده از FEA کار کنند. |
|
میز توپ و برس مخلوط شده
پیکربندی استاندارد دارای یک توپ مخلوط و میز برس است که به همراه آن می آید
میز انتقال توپ پنوماتیک یکپارچه برای سهولت بارگیری و تخلیه. |
|
محافظ های ورق مربا
Sheet Jam Protectors به طور خودکار ورق های تغییر شکل یافته و یا کج شده را تشخیص می دهد و به طور خودکار
هنگام فعال شدن دستگاه را متوقف می کند. |
|
موقعیت یابی اتوماتیک CLAMP
موقعیت یابی گیره خودکار زمان راه اندازی و خطاها را کاهش می دهد و انعطاف پذیری و بهره وری زمان کار دستگاه را فراهم می کند.
|
مولفه های:
مورد
|
واحد
|
P-30T
|
P-50T
|
|
ظرفیت مشت زدن
|
تن
|
30
|
50
|
|
X طول عرض
|
میلی متر
|
2500 ± 10
|
2500 ± 10
|
|
Y طول عرض
|
میلی متر
|
1050 12 1250
|
2500 ± 10
|
|
حداکثر اندازه ورق
|
میلی متر
|
5000*1250
|
5000*1250
|
|
حداکثر ضخامت ورق
|
میلی متر
|
6.35
|
8.35
|
|
حداکثر وزن ورق
|
کیلوگرم
|
110
|
160
|
|
سرعت X محور Traverse
|
متر بر دقیقه
|
120
|
100
|
|
Y محور سرعت عبور
|
متر بر دقیقه
|
105
|
80
|
|
حداکثر سرعت تراورس
|
متر بر دقیقه
|
128
|
105
|
|
سرعت مشت زدن در گام 25 میلی متری
|
تاریخچه/دقیقه
|
450
|
380
|
|
سرعت نوک زدن
|
تاریخچه/دقیقه
|
1200
|
1050
|
|
نوع ابزارها
|
|
برجک ضخیم
|
|
|
حداکثر قطر مشت زدن
|
میلی متر
|
88.9
|
||
تعداد ایستگاه های ابزار
|
|
32/42/52
|
||
تعداد ایستگاه های نمایه خودکار
|
رایانه های شخصی (نوع)
|
4 (2B+2C)/3 (2B+C)/2 (B+C)
|
||
سرعت چرخش برجک
|
دور در دقیقه
|
33
|
33
|
|
نمایه خودکار سرعت چرخش
|
دور در دقیقه
|
100
|
100
|
|
فاصله سکته مغزی رام
|
میلی متر
|
31 0 0
|
31 0 0
|
|
اندازه میزهای کاری
|
|
برس+ست توپ پشتیبان
|
3
|
|
تعداد بست های ورق
|
رایانه های شخصی
|
3
|
3
|
|
منبع هوا
|
NL/دقیقه
|
250
|
250
|
|
فشار هوا
|
|
6
|
6
|
|
اندازه کابینت کنترل
|
|
1385*700*2185
|
|
|
کنترل کننده CNC
|
|
Fanuc Oi-PD
|
||
تعداد محورهای قابل کنترل
|
|
4
|
||
حافظه رم
|
|
512
|
||
رابط سریال
|
|
PS232/RJ45/PCMCIA
|
||
پانچ دقیق
|
|
± 0.1
|
||
ابعاد دستگاه (L*W*H)
|
|
5920*5220*2420
|
5920*5220*2420
|
|
وزن خالص (تقریبا)
|
|
13500
|
15800
|
تماس با شخص: sales
تلفن: 18955590514
