محل منبع: | چین |
نام تجاری: | YUAN |
گواهی: | CE,ISO,UV |
شماره مدل: | 500T |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | 45000-8-75000USD |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 25 روز |
شرایط پرداخت: | L/C ، D/A ، T/T ، D/P ، Western Union ، MoneyGram |
قابلیت ارائه: | 50 مجموعه |
نام: | مواد کامپوزیت SMC BMC پس از تشکیل ماشین پرس هیدرولیک | فشار: | 1000 تن |
---|---|---|---|
نور روز: | 2600 میلی متر | سکته: | 2000 میلی متر |
اندازه میز کار: | 3400*2600 میلی متر | عمق فونداسیون: | 1400 میلی متر |
برجسته: | ماشین پرس قالب گیری هیدرولیک BMC,ماشین پرس قالب گیری هیدرولیک 1000 تن,دستگاه پرس فشار هیدرولیک SMC |

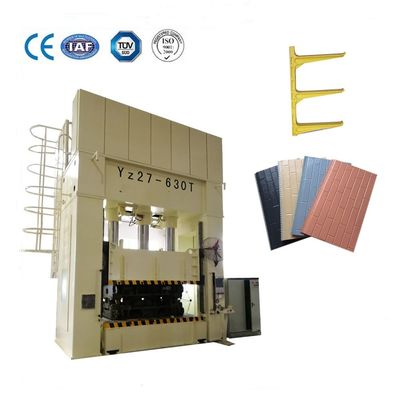

مواد کامپوزیت SMC BMC پس از تشکیل ماشین پرس هیدرولیک
پرس پرس هیدرولیک SMC BMC همچنین پرس قالب گیری کامپوزیت هیدرولیک نامیده می شود ، در قالب گیری فشاری از مواد کامپوزیت مانند SMC ، BMC ، FRP ، GRP و غیره استفاده می شود.پرس و مطبوعات SMC Forming ما قابلیت های فوق العاده ای در صنعت کامپوزیت و همچنین گزینه های تعمیر و ارتقاء را ارائه می دهند.ما در حال ارائه پرس های جدید قالب گیری هیدرولیک گمرکی هستیم و همچنین لیستی جامع از گزینه های تعمیر و ارتقاء پرس های قالب گیری فشاری موجود در همه مارک ها و مدل ها را ارائه می دهیم.پرس های قالب گیری هیدرولیک ما برای تولید انواع گسترده ای از نوآورانه خودرو ، هوافضا ، صنعتی و غیره استفاده می شود.
ویژگی های دستگاه
1. عمدتا برای تشکیل یکپارچه پلاستیک های حرارتی (FRP) و محصولات ترموپلاستیک استفاده می شود.مناسب برای تشکیل SMC ، BMC ، DMC ، GMT و سایر توده ها و ورق ها.
2. سیستم هیدرولیک در بالای صفحه با پلت فرم تعمیر ، سازگار با محیط زیست ، سر و صدای کم و نگهداری آسان نصب شده است.
3. فشار چند مرحله ای با سرعت آهسته شکل می گیرد ، زمان خروجی مناسب محفوظ است.
4. با عملکرد قالب باز کردن فشار بالا ، مناسب برای محصولات بالا.
5. پاسخ سریع سیستم ، سیستم کنترل عددی.
برنامه های کاربردی
این دستگاه عمدتا برای قالب گیری مواد کامپوزیت مناسب است.تجهیزات دارای سختی سیستم خوب و دقت بالا ، عمر بالا و قابلیت اطمینان بالا هستند.فرایند تشکیل پرس گرم با 3 نوبت در روز تولید می شود.
پارامترهای ماشین
منتم | واحد | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
فشار | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
حداکثرفشار مایع | Mpa | 25 | 25 | 25 | 25 | 25 | 25 |
نور روز | میلی متر | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
سکته | میلی متر | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
اندازه میز کار | میلی متر | 3000 4 4000 | 3500 × 2800 | 3400*2800 | 2600*3400 | 2600*3400 | 2600*3400 |
ارتفاع از سطح زمین | میلی متر | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
عمق فونداسیون | میلی متر | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
سرعت را کاهش دهید | میلی متر/ثانیه | 300 | 300 | 300 | 300 | 300 | 300 |
سرعت کار | میلی متر/ثانیه | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
سرعت بازگشت | میلی متر/ثانیه | 150 | 150 | 150 | 150 | 150 | 150 |
حداکثر قدرت | کیلو وات | 175 | 130 | 120 | 100 | 90 | 60 |
بدنه اصلی
طراحی کل ماشین از طراحی بهینه سازی رایانه و تحلیل با عنصر محدود استفاده می کند.استحکام و استحکام تجهیزات خوب است ، و ظاهر خوب است.تمام قسمتهای جوش داده شده بدنه دستگاه توسط ورق فولادی Q345B فولاد با کیفیت بالا جوش داده می شود که برای اطمینان از کیفیت جوشکاری با دی اکسید کربن جوش داده شده است.
سیلندر
قطعات | افخوردن |
بشکه سیلندر |
|
میله پیستون |
|
مهر و موم | حلقه آب بندی با کیفیت مارک NOK ژاپنی را به کار بگیرید |
پیستون | هدایت شده توسط آبکاری مس ، مقاومت در برابر سایش ، اطمینان از عملکرد طولانی مدت سیلندر |
ستون | |
ستون های راهنما (ستون ها) از آنها ساخته خواهند شد فولاد فورج داغ C45و دارای ضخامت پوشش سخت کروم 0.08 میلی متر است.و درمان سخت کننده و معتدل کننده انجام دهید. | آستین راهنما از آستین راهنمای مسی استفاده می کند ، که بیشتر مقاوم در برابر سایش است و ثبات دستگاه را بهبود می بخشد |
ترکیب سیستم سروو
نام | مدل | تصویر | مزیت - فایده - سود - منفعت |
HMI | زیمنس | عمر دکمه به شدت آزمایش شده است و با فشار دادن 1 میلیون بار آسیب نمی بیند.
خطای صفحه و دستگاه کمک می کند ، عملکردهای صفحه نمایش را توضیح می دهد ، زنگ های دستگاه را توضیح می دهد و به کاربران کمک می کند تا به سرعت در استفاده از دستگاه تسلط پیدا کنند |
|
PLC | زیمنس | خط خرید خط کش الکترونیکی به طور مستقل با قابلیت ضد تداخل قوی پردازش می شود
کنترل دیجیتال سروو درایو و ادغام با درایو |
|
سروو درایور | یاسکاوا | خازن کلی گذرگاه به طور کامل ارتقا یافته است و از خازنی با قابلیت انطباق دما بیشتر و عمر مفید بیشتر استفاده می شود و عمر نظری 4 برابر افزایش می یابد.
پاسخ در 50 مگاپاسکال 50 میلی ثانیه ، بیش از حد فشار 1.5 کیلوگرم در ساعت ، زمان کاهش فشار 60 میلی ثانیه و نوسان فشار 0.5 کیلوگرم در ساعت است. |
|
سرو موتور | سری PHASE | طراحی شبیه سازی توسط نرم افزار Ansoft انجام می شود و عملکرد الکترومغناطیسی برتر است ؛ با استفاده از تحریک NdFeB با کارایی بالا ، اتلاف آهن کوچک ، بازده بیشتر و گرما کمتر است. |
ابزار ایمنی
گارد ایمنی عکس الکتریکی جلو و عقب |
قفل اسلاید در TDC |
پایه عملکرد دو دستی |
مدار بیمه پشتیبانی هیدرولیک |
حفاظت از اضافه بار: شیر ایمنی |
هشدار سطح مایع: سطح روغن |
هشدار دمای روغن |
هر قسمت برقی دارای حفاظت اضافه بار است |
بلوک های ایمنی |
همه اقدامات پرس دارای عملکرد قفل ایمنی هستند ، به عنوان مثال میز کار متحرک کار نمی کند مگر اینکه کوسن به موقعیت اولیه بازگردد.وقتی میز کار متحرک در حال فشار دادن است ، اسلاید نمی تواند فشار دهد.هنگامی که عملیات تعارض اتفاق می افتد ، زنگ هشدار روی صفحه لمسی نشان داده می شود و نشان می دهد که درگیری چیست. |
