محل منبع: | چین |
نام تجاری: | YUAN |
گواهی: | CE,ISO,UV |
شماره مدل: | 2200x6000 میلی متر |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | 6000-25000USD |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 25 روز |
شرایط پرداخت: | L/C ، D/A ، D/P ، T/T ، Western Union ، MoneyGram |
قابلیت ارائه: | 50 مجموعه |
نام: | دستگاه برش پانل و شعله CNC Gantry | نوع موتور: | نوع موتور |
---|---|---|---|
ولتاژ: | 220 ولت/380 ولت | صنعتی کاربردی: | کارخانه تولید |
سیستم کنترل: | FastCam یا سفارشی | برش مواد: | فلز فولاد ضد زنگ فولاد کربن آلومینیوم |
برجسته: | دستگاه برش پلاسما 6000 میلی متر در دقیقه,دستگاه برش پلاسما هوا UL,تجهیزات برش قوس پلاسما 12 متر |

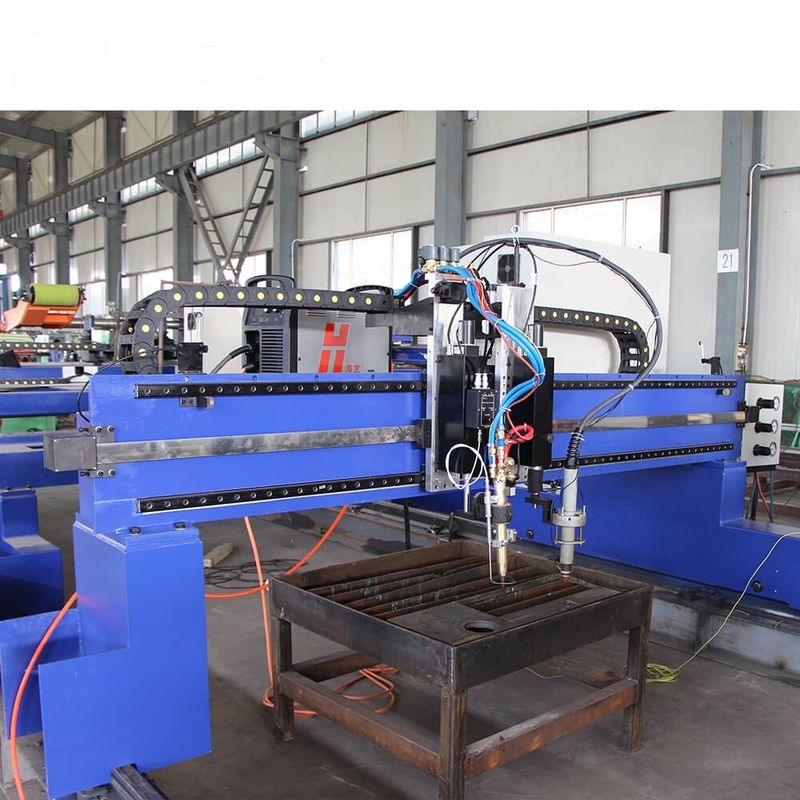

دستگاه برش CNC شعله و پلاسما Gantry به مدت 12 متر
ساختار قاب از نوع دروازه ای سنگین ، پرتو یک ساختار جوش داده شده از نوع جعبه ای ، بدون تغییر شکل ، رانندگی دو طرفه با کارایی بالا ، ساختار جمع و جور ، خنک کننده کلی ، حذف کامل تنش جوشکاری ، ظاهر ضخیم و جوی ، عملکرد پایدار و قابل اعتماد ، که استانداردترین در صنعت ماشین برش است.یک دستگاه برش CNC جهانی با دهانه های جانبی 3 متر ، 4 متر ، 5 متر ، 6 متر | 8 متر و سایر مشخصات ، هر دو با درایو دو طرفه ، راهنمای خطی دو محوره ، استاندارد برای سنج جانبی 4 متر ، محدوده برش موثر: 3.2 متر طول راه آهن طولی را می توان روش برش پلاسما یا شعله سفارشی با احتراق خودکار ؛همچنین می توان آن را به حالت برش شعله و پلاسما اضافه کرد.طول ریل طولی در هر بخش 2 متر است.راه آهن طولانی را می توان با توجه به نیاز کاربر پیکربندی کرد و طول تیر را می توان افزایش داد.مشعل ها یا موربهای متعدد را می توان با توجه به نیاز کاربر برش داد.
مولفه های:
مورد | مشخصات | ||||
فضای مسیر افقی (میلی متر) | 3000 | 4000 | 5000 | 6000 | 7000 |
عرض موثر برش (میلی متر) | 2200 | 3200 | 4200 | 5200 | 6200 |
عرض کلی (میلی متر) | 3800 | 4800 | 5800 | 6800 | 7800 |
حالت برش | فقط شعله ، فقط پلاسما ، شعله و پلاسما | ||||
روش رانندگی | درایو rack و pinion برای محورهای X و Y | ||||
حالت رانندگی | رانندگی دو طرفه | ||||
ضخامت برش شعله | 6-200 میلی متر | ||||
ضخامت برش پلاسما | 0-50 میلی متر (با توجه به منبع تغذیه پلاسما) | ||||
سرعت برش | 0-6000 میلی متر در دقیقه | ||||
سرعت ضربه خالی | 0-10000 میلی متر در دقیقه | ||||
کنترل کننده ارتفاع خودکار | کنترل ارتفاع خازنی برای برش شعله | ||||
کنترل ارتفاع ولتاژ قوس برای برش پلاسما |
برنامه های کاربردی
این دستگاه عمدتا برای برش دقیق صفحات بزرگ استفاده می شود.این یک نوع تجهیزات برش و برش با راندمان بالا و صرفه جویی در انرژی است که می تواند میزان بهره وری و برش ورق های فولادی را تا حد زیادی بهبود بخشد.این دستگاه می تواند بدون توقف برای مدت طولانی به طور مداوم کار کند.این می تواند فولاد کم کربن (برش شعله) و فلزات غیر آهنی (برش پلاسما) مانند فولاد کربن بالا ، فولاد ضد زنگ ، آلومینیوم ، مس و غیره را برش دهد. به طور گسترده ای در ماشین آلات ، خودرو ، کشتی سازی ، پتروشیمی ، نظامی ، متالورژی استفاده می شود ، هوا فضا ، دیگ بخار ، مخزن تحت فشار و سایر صنایع.EL ، لوکوموتیو و غیره کلیه مشخصات و اجزای دستگاه برش CNC ما می تواند در صورت درخواست سفارشی شود.ما به عنوان تولید کننده و تامین کننده دستگاه برش CNC ، ما دستگاه های برش CNC ، دستگاه های برش شعله ، دستگاه های برش پلاسما زیر آب را ارائه می دهیم. دستگاه برش CNC رومیزی و دیگر دستگاه های CNC.محصولات ما دارای گواهینامه ISO9001 و CE هستند و به بسیاری از کشورها در اروپا و آسیای جنوب شرقی صادر می شود. ما به امکانات حمل و نقل مناسب از طریق زمین ، دریا و هوا دسترسی داریم.
ساختار رک
تیر متقاطع از تکنولوژی Messel آلمان و قاب دروازه ای استفاده می کند که می تواند پیچ خوردگی را بهتر از بین ببرد.تیر عرضی یک ساختار لوله ای مستطیلی از ساختار فولادی جعبه ای است.پس از جوشکاری ، کاملاً آنیل می شود تا تنش داخلی از بین برود تا در استفاده طولانی مدت تغییر شکل ندهد.ساختار قاب پایدار باعث افزایش دقت برش و سرعت برش سریعتر می شود.
|
|

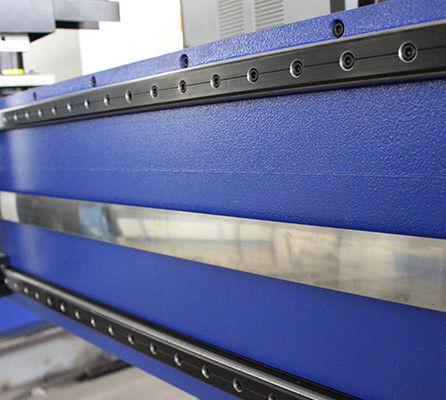

راهنما
یک راهنمای افقی یک راهنمای خطی دو محوره داخلی یا وارداتی با دقت بالا و هدایت خوب را تصویب می کند.
ریل راهنمای طولی با سطح سنگ زنی از فلز ویژه دارای دقت مکانیکی بالا و مقاومت در برابر سایش است.
|
|
سیستم درایو سروو
ما از سیستم سروو پاناسونیک استفاده می کنیم که عملکرد تشخیص موقعیت کاراکتر ، دقت بالا و زمان شتاب کوتاه را دارد.سیستم محرک از کاهنده سیاره ای اصلی ژاپنی استفاده می کند که خطاهای ورودی و خروجی آن فقط 16 قوس است.در همین حال ، در ساختار انتقال دنده عرضی و طولی ، یک دستگاه جبران ترخیص اتوماتیک اضافه می شود تا ساختار انتقال را قادر سازد دستورالعمل های صادره توسط سیستم CNC را به طور دقیق اجرا کند.
|
|
دستگاه انتقال مکانیکی
تمام سیستم های انتقال مکانیکی ، مش بندی دنده و رک دقیق را با دقت ماشینکاری درجه 7 استاندارد ملی اتخاذ می کنند.
|
|
نرم افزار تودرتو
لبه های مشترک ، پل ، برش مداوم ، اتصال خرد و سایر فرآیندهای برش را برای بهبود میزان استفاده از ورق فلز و بازده برش انتخاب کنید.
|
|
سیستم عامل
با استفاده از سیستم عامل برتر دانشگاه شانگهای جیاوتونگ یا سایر سیستم های درجه یک که توسط کاربران تعیین شده است ، دارای عملکرد منوی چند زبانه ، پایدار و قابل اعتماد ، دقت کنترل بالا ، حفاظت از حافظه در نقاط قطع برق و غیره است.
|
|
دستگاه برش مشعل برش
قفسه بلند کردن مشعل برش برای تحقق برداشتن خودکار مشعل برش استفاده می شود.بدنه بالابر مشعل برش سنگین با حرکت یاتاقان خطی بین محورهای راهنما حرکت بالا و پایین سنج را متوجه می شود.صندلی مشعل همچنین دارای عملکرد 360 درجه ضد برخورد است و ایمنی مشعل را در کل منطقه کار محافظت می کند.کل بدنه بلند کردن مشعل برش سنگین دارای سه حالت بلند کردن است: دستی ، برقی و اتوماتیک.
|
|
فشار سنج و شیر تخلیه
فشار سنج و شیر کنترل در بالای صفحه کنترل مرکزی نصب شده است تا اپراتور بتواند فشار گاز را مطابق حالت مطلوب در هنگام برش تنظیم و بررسی کند.این پنل دارای سوئیچ مخصوص شیر برقی است که می توان آن را به صورت دستی تنظیم و به طور خودکار توسط سیستم کنترل عددی کنترل کرد.
|
|
قطع منبع تغذیه
منابع تغذیه پلاسما اختیاری برای برش مواد مختلف.
|
پیکربندی اختیاری
دستگاه برش مورب
دستگاه برش شیار دوار بی نهایت برای برش شیارهای V ، Y ، X و K قطعات کار با اشکال مختلف ترکیبی خطی یا منحنی مناسب است.طراحی مکانیزم سیال منحصر به فرد آن راحتی زیادی را به ارمغان می آورد.
|
|
دستگاه برش شعله مستقیم
یک دستگاه برش مستقیم شعله را می توان در پشت دستگاه برش CNC دروازه ای نصب کرد تا برش مستقیم فلز فولاد کربنی را کامل کند.
|
