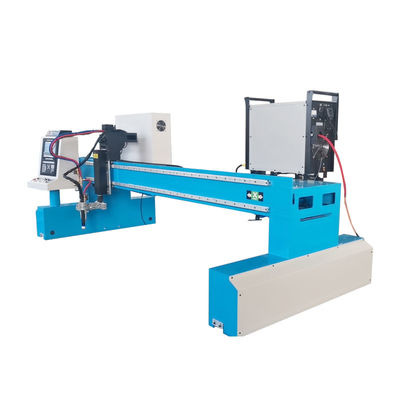

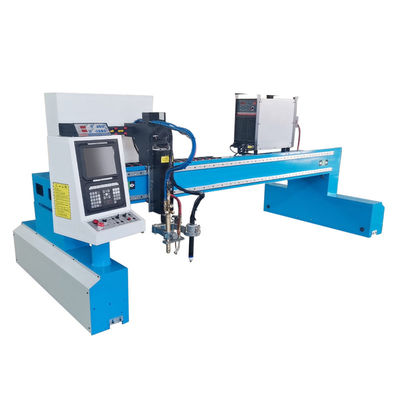

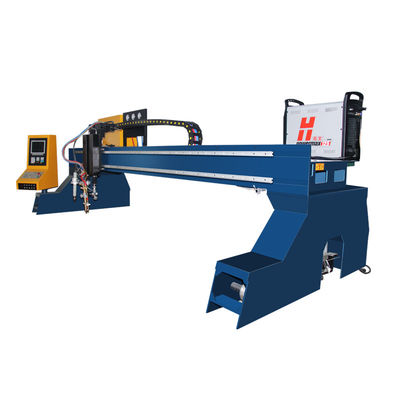

ساخت اتوماتیک CNC دستگاه برش فلز پلاسما Gantry نوع فلز 200A 380V

کارخانه چین فروش داغ CNC دستگاه برش پلاسما قیمت هوا گاز شعله گاز پلاسما برش فلز

این سری از دستگاه های برش از تجهیزات با کارایی بالا و عملکرد بالا است که از نوع دروازه ای ، دو درایو و کنترل CNC استفاده می کند.این دستگاه از سیستم CNC پیشرفته خارج از کشور مانند FAGO اسپانیایی و American Hypertherm استفاده می کند.پارامترهای برش عالی ، ویژگی های پایدار ، اثر برش کامل را تضمین می کند.مشعل شعله/پلاسما CNC دارای تنظیم کننده ارتفاع خودکار و عملکرد احتراق خودکار است که برای استفاده مناسب است.
1. هر دو پرتوهای انتهایی و تیرهای عرضی از ساختار جوشکاری پرتو جعبه ای استفاده می کنند که استرس آن کاهش یافته است ، دارای ساختار جمع و جور ، وزن سبک ، استحکام خوب ، تغییر شکل کوچک و ظاهر هنری است.
2. رانندگی پرتو انتهایی طولی اصلی و حرکت مشعل عرضی از سروو و موتور سرو ژاپن Panasonic استفاده می کند که گیربکس SHIMPO ژاپن را از طریق چرخ دنده و رکاب هدایت می کند.
3. طرف تیر انتهای رانندگی مجهز به چرخ های راهنمای افقی است که می تواند با تنظیم محور خارج از مرکز ، ریل چرخ راهنمای ران را محکم فشار دهد ، بنابراین می توان از ثبات و دقت در کل حرکت اطمینان حاصل کرد.
4. ریل های راهنمای طولی همگی با آهنگ با شدت بالا ساخته شده اند ، تمام سطوح تماس مسیر دارای ماشینکاری دقیق هستند و قفسه های سنگ زنی دقیق خارج از راه راهنما نصب شده اند.
5. ریل های راهنمای طولی با فشار دادن تخته پشتی صفحه و آستین اتصال محکم می شوند ، که می تواند صافی طولی و موازی ریل را تضمین کند.
6. مشعل اتوماتیک و کنترل کننده ارتفاع مشعل را می توان با توجه به نیاز مشتری ، با عملکرد مناسب انتخاب کرد.
پذیرش سر برش Panasonic P80 ژاپن
محور X با موتورهای دوگانه ، محور Y با تک موتوره رانده می شود
برق اشنایدر فرانسه
استاندارد ایمنی (2006/42/EC)
3. سیستم CNC Fangling F2300 شانگهای:
حداکثر 45 کتابخانه گرافیکی متداول
مقیاس گرافیکی ، چرخش ، آینه کاری
ماتریس گرافیکی ، ورق خورده و تکراری
با توجه به ضخامت ورق فولادی ، می تواند به طور خودکار سرعت در گوشه را محدود کرده و به طور موثر از سوختن بیش از حد جلوگیری کند
تبدیل بین سیستم متریک و سیستم بریتانیایی
تصحیح ورق فولادی گرافیکی
سیستم مختصات قابل تنظیم است
IO قابل تنظیم
پشتیبان گیری سیستم و پارامترها ، ارتقاء آنلاین
همه چینی / زبان خارجی (انگلیسی ، ژاپنی ، روسی ، فرانسوی ، سایر زبان های سفارشی) منوی عملکرد ، یک ضامن صفحه کلید
خط و شماره قابل انتخاب است
برش لبه پشتیبانی ، برش افست
با خاموش شدن ، عملکرد حافظه محافظ نقطه شکست
نمایش گرافیکی پویا / استاتیک ، بزرگنمایی / کوچک نمایی گرافیکی ، ردیابی پویا نقطه برش در وضعیت بزرگنمایی
از Wentai ، TYPEIII ، PM2000 و دیگر نرم افزارهای مخصوص تودرتو پشتیبانی کنید
ذخیره سازی فایل: دیسک ذخیره الکترونیکی ، 1G
فضای برنامه کاربر: 1G
دقت کنترل: 00 0.001 میلی متر
4. تنظیم کننده قوس ولتاژ:
تنظیم کننده ولتاژ قوس قابل حمل HP1201 ، طراحی شده برای دستگاه برش CNC قابل حمل ، دستگاه برش CNC سبک.
می توان در پنل کابینت ، یکپارچه سازی خوب ، سیم کشی ساده جاسازی کرد
طراحی مارک جدید ، استفاده از SMT (فناوری مونتاژ سطح) و جدیدترین طراحی تراشه
قابلیت اطمینان و قابلیت ضد تداخل را به طور جامع افزایش می دهد و انواع محافظ را اضافه می کند
صفحه نمایش کریستال مایع ، وضعیت و پارامترهای نمایش زمان واقعی ، ساده و بصری
"ورق ولتاژ جدا شده" داخلی ، می تواند با ورودی ولتاژ قوس 1: 1 یا 50: 1 مطابقت داشته باشد
ولتاژ قوس هوشمند ، دقت کنترل ، سرعت دستی ، حساسیت خودکار و سایر پارامترهای قابل تنظیم
کنسول همه کاره که می تواند مستقیماً در دستگاه برش جاسازی شود ، بدنه کاملاً برجسته و جمع و جور ،
جمع آوری ولتاژ دقیق ، موتور DC کنترل PWM ، عملکرد روان ، حساسیت بالا
5. تفنگ برش شعله:
کل دستگاه از فولاد جعلی با کیفیت بالا ساخته شده است
اتخاذ ساختار فشار برابر
قطر خارجی لوله پوشش 30 میلی متر و 32 میلی متر است
پنج طول مختلف لوله پوشش: 180 میلی متر ، 250 میلی متر ، 370 میلی متر ، 450 میلی متر
قفسه را می توان در چهار موقعیت مختلف (جدا از 90 درجه در هر موقعیت) نصب کرد
قابل استفاده برای نوک برش با فشار مساوی با سطح مخروطی 30 درجه
6. نرم افزار FASTCAM (نسخه استاندارد) استرالیا:
نرم افزار FASTCAM (نسخه استاندارد) استرالیا نرم افزار استاندارد است ، زیرا برای تودرتو خودکار و طرف معمولی ، به SMARTNEST (Expert Edition) یا FASTCAM (Expert Edition) نیاز دارید ، که می تواند گرافیک CAD یا گرافیک رایانه ای را برای برش قطعات به کد G تبدیل کند ، فایل های کد G به USB بازگردانده شده و وارد دستگاه برش می شوند ، سپس کنترل کننده کد G را به صورت خودکار به برنامه برش تبدیل می کند.این محصول مجهز به رابط USB مناسب برای انتقال برنامه است.مقدار جبران شکاف را در نرم افزار تودرتو تنظیم کنید.نرم افزار برنامه ZZ-TL (اختیاری FASTCAM) یک سیستم برنامه ریزی و تودرتو مبتنی بر AutoCAD است که برای انواع دستگاه های برش CNC طراحی شده است ، می تواند به کاربران در طراحی ، برنامه نویسی و تودرتو حداکثر کمک کند ، نه تنها کار ساده ای نیست ، بلکه همچنین مزایای اقتصادی آشکاری را برای کاربران به ارمغان می آورد.
- روش طراحی: استفاده از عملکرد طراحی قدرتمند اتوکد برای ترسیم قطعات ، تودرتو ، و از طریق پردازش داده های فایل DXF ، DWG ؛به طور خودکار کد های برش لازم را تولید می کند.
- روند برش: نقطه برش می تواند از گوشه یا لبه باشد.روش برش شما می توانید برش دایره ای یا خطی را انتخاب کنید.عملکرد جبران شکاف می تواند مسیر برش واقعی را محاسبه کند.مسیر و جهت برش را می توان به دلخواه تنظیم کرد.
- تودرتو به این معناست: بر اساس عملکرد رایگان اتوکد بر روی طراحی قطعات ، مانند ترجمه ، چرخش ، تکرار ، آینه سازی ، مقیاس بندی ، آرایه و غیره ، لانه را می توان برای درمان خوب از طریق فناوری عملکرد پنجره بزرگ کرد.
- شبیه سازی صفحه: مسیر واقعی پردازش برش را می توان بر روی صفحه شبیه سازی کرد ، فرایند برش را شبیه سازی کرده و می تواند زوم ، خودسرانه حرکت کند.
- نرم افزار تودرتو هوشمند از R12 ، R13 ، R14 ، A4 ، 2002 ، 2004 ، 2005 ، 2007 و سایر نسخه های اتوکد پشتیبانی می کند.

مولفه های:
